Dodávateľ pokročilého prevodníka LED stmievacieho signálu

AK Lighting je výrobcom a dodávateľom LED stmievacích prevodníkov signálu. Ako súčasť našejriešenia scénického osvetlenia, poskytujeme pokročilé riadiace zariadenia schopné konvertovať rôzne typy stmievacích signálov na riadiace signály rozpoznateľné LED svietidlami, čím umožňujú presné stmievanie a dynamické efekty.

Prečo je potrebný konvertor?

Svetelný priemysel využíva rôzne vzájomne nekompatibilné štandardy riadenia; bez konvertora je veľmi pravdepodobné, že váš osvetľovací systém narazí na prevádzkové problémy.

Javiskové predstavenia: Zvyčajne používajte univerzálny protokol DMX512.

Obchodné budovy: Bežne využívajú protokoly DALI a 0-10V/1-10V.

LED pásy a moduly: Vo všeobecnosti prijímajte signály PWM priamo.

Ak chcete ovládať všetky svoje osvetľovacie telesá pomocou jedného jednotného systému, prevodník – schopný presne a v reálnom čase prekladať jeden typ stmievacieho signálu na iný – je absolútne nevyhnutné zariadenie.

Porovnanie základných funkcií

Typické scenáre kombinácií

Naše odporúčania na používanie a konfiguráciu prispôsobujeme špeciálne požiadavkám vášho projektu. Pre každý projekt – bez ohľadu na jeho povahu – poskytujeme prispôsobené riešenia navrhnuté tak, aby dokonale zodpovedali skutočným prevádzkovým potrebám. Pozývame vás, aby ste nás kontaktovali a prediskutovali vaše špecifické požiadavky.

1. Malé vnútorné pódiá

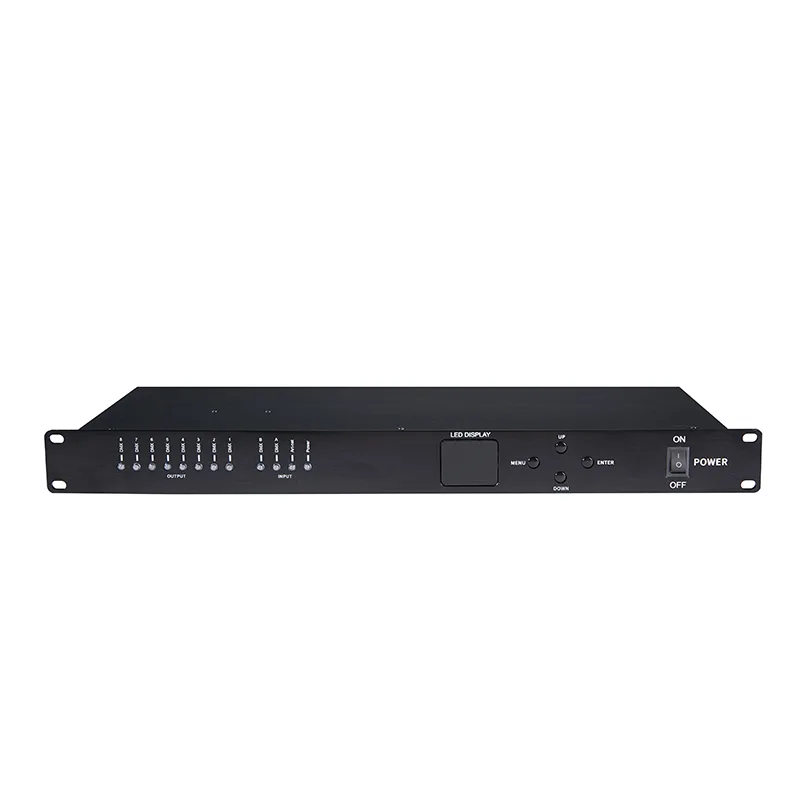

Konfigurácia:Prevodník Art-Net na DMX→ Svietidlá

Pre malé nastavenia osvetlenia, kde sú prenosové vzdialenosti DMX signálu krátke, nie je potrebný DMX splitter. V tomto scenári stačí jednoduchý prevodník Art-Net na DMX na konverziu údajov Art-Net na signál DMX, ktorý môžu svietidlá rozpoznať.

Táto konfigurácia sa vyznačuje jednoduchou kabelážou a rýchlym nasadením, vďaka čomu je ideálna pre firemné stretnutia, malé divadelné scény alebo výstavné akcie.

2. Stredne veľké javiská / Semi-outdoorové predstavenia

Konfigurácia: Art-Net to DMX Converter → IP-Rated DMX Splitter → Zónované svietidlá

Distribuované ovládanie umožňuje, aby bola každá špecifická zóna riadená samostatným výstupom Splitter, čím sa zvyšuje stabilita signálu a predchádza sa zlyhaniu jedného portu, ktoré by ohrozilo celý systém osvetlenia.

Rozbočovač s krytím IP65 je navrhnutý tak, aby odolal čiastočne vonkajšiemu alebo vlhkému prostrediu. Toto nastavenie umožňuje viacvrstvové svetelné efekty a podporuje nezávislé zónovanie pozadia a popredia javiska.

3. Veľké vonkajšie pódiá / projekty nočného osvetlenia krajiny

Konfigurácia: Prevodník Art-Net na DMX s krytím IP65 →DMX splitter s hodnotením IP→ Zónové svietidlá → Komplexný riadiaci systém

Tieto typy projektov vyžadujú plnú vonkajšiu ochranu – konkrétne odolnosť voči dažďu, prachu a vlhkosti. Okrem toho, vzhľadom na rozsiahlu povahu takýchto miest, distribuované splittery umožňujú nezávislú kontrolu nad rôznymi zónami v rámci lokality. Tento prístup zabraňuje útlmu a skresleniu signálu a zabezpečuje stabilný DMX výstup na dlhé prenosové vzdialenosti.

Tento systém je schopný podporovať súčasnú prevádzku stoviek alebo dokonca tisícok svietidiel, čím umožňuje komplexné svetelné efekty a synchronizované animácie.

Inštalačná príručka

● Príprava prostredia inštalácie

Overte, či je plánované miesto inštalácie konvertora LED stmievacieho signálu rovné a dobre vetrané. Ak má zariadenie krytie IP65, môže byť inštalované vonku; Vyhnite sa však dlhodobému ponoreniu do stojatej vody.

Okolo zariadenia udržujte voľný priestor aspoň 10–15 cm, aby sa uľahčilo správne odvádzanie tepla.

● Napájanie a uzemnenie

Použite stabilný zdroj napájania s napätím, ktoré zodpovedá špecifikáciám zariadenia. Odporúča sa použiť vyhradený napájací obvod, aby ste sa vyhli zdieľaniu vedenia s vysokovýkonnými záťažami.

Uistite sa, že uzemňovací vodič DMX je správne uzemnený, aby sa minimalizovalo rušenie signálu a znížilo sa riziko blikania.

● Montáž zariadenia

Zaistite zariadenie pomocou skrutiek alebo montážnych konzol, aby ste zaistili stabilitu; to zabraňuje vibráciám alebo fyzickému pohybu ovplyvňovať vnútorné obvody.

Pri vonkajších inštaláciách zvážte použitie vodotesného tmelu na posilnenie tesnenia spojovacích otvorov.

● DMX a sieťová signálová kabeláž

Konvertor Art-Net na DMX: Pripojte sieťový vstup (Art-Net) k osvetľovacej konzole alebo mediálnemu serveru a pripojte výstup DMX k zariadeniam kompatibilným s DMX alebo k DMX splitteru.

DMX splitter IP: Pripojte DMX vstup ku konvertoru alebo výstupu upstream splittera a distribuujte DMX výstupy do jednotlivých zariadení alebo zón osvetlenia. Používajte tienené DMX káble; pri diaľkových behoch sa odporúča, aby každý segment kábla nepresahoval 300 metrov.

V systémoch s viacerými rozdeľovačmi nakonfigurujte každý rozdeľovač tak, aby fungoval s nezávislými výstupmi, aby sa minimalizovalo riziko jednotlivých bodov zlyhania.

● Konfigurácia systému

Nakonfigurujte Art-Net Universe a počiatočnú adresu tak, aby zodpovedali adresám svietidiel. Výstupné porty DMX Splitteru je možné nakonfigurovať na prispôsobenie impedancie terminálu (ukončenie).

Po dokončení kabeláže vykonajte test signálu, aby ste sa uistili, že svietidlá správne reagujú.
