Art-Net na DMX prevodník IP

Keď kontaktujete AK Lighting, aby ste sa pustili do návrhu úplne nového systému vonkajšieho osvetlenia pódií, ponúkame komplexné riešenie na jednom mieste – vrátane nášho konvertora Art-Net na DMX IP. Tieto produkty sú kompatibilné s bežným softvérom a vybavením na ovládanie osvetlenia a možno ich nasadiť priamo vonku bez potreby na mieru vyrobených vodotesných krytov.

Funkcia produktu

Profesionálny sieťový smerovač osvetlenia Node 8 odolný voči vode: prevodník Art-Net na DMX512 so 4 096 kanálmi CAT5, vstavaný sieťový prepínač (opakovač siete Ethernet), 8 konfigurovateľných I/O kanálov DMX512 a vysokovýkonné zosilnenie signálu. Jednoduché nastavenie cez grafický displej/predný panel alebo vzdialený webový prístup; vhodné pre vnútorné / vonkajšie akcie.

Konfigurácia produktu

● Distribuuje dáta Art-Net do 8 vesmírov DMX512 (4096 kanálov)

● Možnosť paralelného DMX vstupu (1024 kanálov)

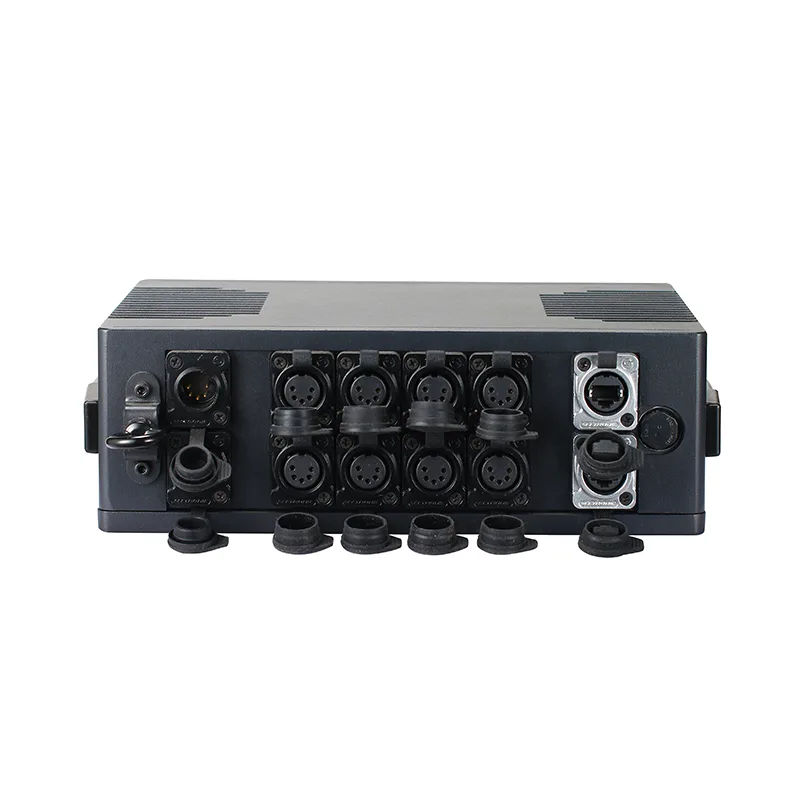

● 8 opticky izolovaných XLR konektorov (3-pin) pre DMX výstup

● 2 XLR (3-pin) pre DMX vstup

● Možnosť variabilného smerovania dát pre všetky DMX výstupy

● 1 x vstupný/priechodný port napájania

● Možné sériové pripojenie

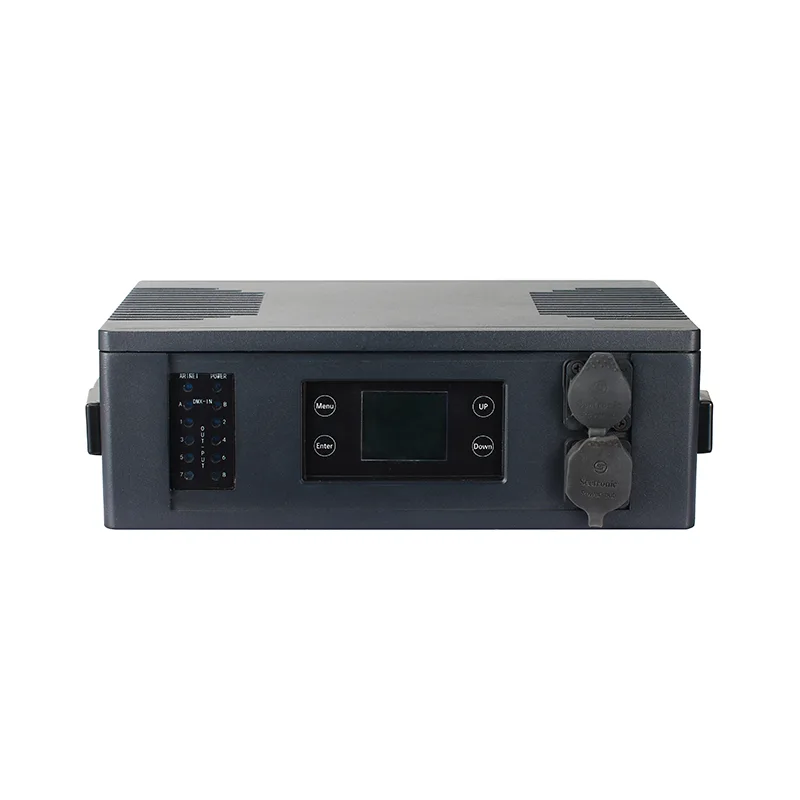

● Užívateľsky príjemná konfigurácia priamo na prednom paneli pomocou 4 ovládacích tlačidiel a alfanumerickej LCD obrazovky (2 x 16 znakov)

● LED indikácia funkcií

● Možnosť prevádzky DMX Splitter / DMX Booster

Prečo je stupeň krytia IP65 rozhodujúci pre zariadenia na ovládanie osvetlenia?

Tradičné konvertory Art-Net zvyčajne vyžadujú inštaláciu do drahých vodotesných rozvodných boxov – krytov náchylných na hromadenie tepla a vnútornú kondenzáciu. Art-Net to DMX Converter IP je však vybavený plne utesneným krytom z tlakovo liateho hliníka; táto konštrukcia umožňuje spoľahlivú prevádzku, aj keď je priamo vystavená poveternostným vplyvom, pričom súčasne ponúka vynikajúcu účinnosť odvádzania tepla.

Z hľadiska dizajnu rozhrania sme ustúpili od krehkých konektorov RJ45 a štandardných XLR portov. Namiesto toho je jednotka vybavená vodotesnými leteckými napájacími konektormi (s ochrannými tesniacimi uzávermi) a vodotesnými dátovými rozhraniami, ktoré zaisťujú, že fyzické spojenia zostanú bez skratov – dokonca aj počas prudkých lejakov.

Menič môžete namontovať priamo na priehradové konštrukcie vonkajších pódií alebo ho upevniť do konzol na fasády budov. Tento prístup minimalizuje potrebnú dĺžku signálových káblov DMX, čím sa výrazne znižuje riziko elektromagnetického rušenia ovplyvňujúceho signál.

Aplikačné scenáre

Konvertor Art-Net na DMX (IP) je navrhnutý tak, aby stabilne fungoval počas dlhého obdobia vo vonkajšom alebo vlhkom prostredí, čím sa znižujú náklady na údržbu. Jeho praktické aplikácie siahajú ďaleko za hranice len živých vystúpení.

1. Veľkoplošné výstavy vonkajšieho architektonického osvetlenia a fasád budov

Prevodník je možné namontovať priamo na fasády budov, strechy alebo krajinné svetelné stožiare na ovládanie dynamických priečelí budov zložených z tisícok jednotlivých pixelových bodov. Podporuje vzdialenú spätnú väzbu o stave, čo umožňuje používateľom monitorovať prevádzkový stav zariadenia zo zeme – aj keď je jednotka namontovaná na mrakodrape vysokom stovky metrov.

Problém vyriešený: Tradičné vnútorné meniče vyžadujú inštaláciu vo vnútri objemných vodotesných elektrických skríň; tieto kryty sú však náchylné na vnútornú akumuláciu tepla a kondenzáciu. Prevodník s krytím IP65 má zabudovaný odvod tepla a vodotesnosť, zjednodušuje inštaláciu a kabeláž a zároveň výrazne znižuje náklady na dlhodobú údržbu.

2. Vonkajšie hudobné festivaly a živé scénické vystúpenia

Na projektoch tohto charakteru sme intenzívne spolupracovali. Vzhľadom na nepredvídateľné poveternostné podmienky, ktoré sú vlastné vonkajším podujatiam, sa pódiá často stavajú dočasne. Toto ovládacie zariadenie je možné namontovať priamo na priehradové konštrukcie pódií pod holým nebom – ktoré zostávajú plne vystavené vetru a dažďu – na pohon vysokovýkonných vodotesných nástenných podložiek, lúčových svetiel alebo 3D pixelových polí.

Problém vyriešený: Eliminuje riziko zlyhania riadiaceho systému osvetlenia v dôsledku náhlych silných lejakov.

3. Zábavné parky a pohlcujúce nočné zážitky

Tieto miesta zvyčajne pokrývajú rozsiahle oblasti a zahŕňajú projekty synchronizácie osvetlenia so široko rozmiestnenými svietidlami umiestnenými vo veľkých vzdialenostiach od seba. Signály sú prenášané z centrálneho dispečingu – cez optické vlákna alebo ethernetové káble – do konvertorov IP65 umiestnených na rôznych scénických miestach; tieto meniče potom lokálne poháňajú okolité krajinné osvetľovacie telesá.

Problém vyriešený: Rieši problém útlmu DMX signálu na dlhé prenosové vzdialenosti. Konvertory môžu byť diskrétne ukryté v upravených oblastiach, skalách alebo stromoch, čím sa eliminuje potreba výstavby dodatočných vodotesných skríň na vybavenie a tým sa zachová estetická integrita scénického prostredia.

FAQ

Otázka: Keďže má krytie IP65, môžem ho počas používania ponoriť do vody?

Odpoveď: Nie. Stupeň krytia IP65 znamená ochranu pred prúdom vody a silným dažďom. Pre veľkú väčšinu vonkajších výkonov a aplikácií architektonického osvetlenia je krytie IP65 viac než dostatočné.

Otázka: Existujú nejaké špeciálne požiadavky na inštaláciu?

Odpoveď: Hoci je jednotka vodotesná, odporúčame počas inštalácie umiestniť konektory smerom nadol. To umožňuje gravitácii prirodzene odvádzať všetku nahromadenú vodu, čím sa bráni tomu, aby sa vlhkosť zdržiavala okolo tesniacich tesnení po dlhšiu dobu.

Otázka: Sú tieto vodotesné konektory kompatibilné so štandardnými káblami?

Odpoveď: Musíte použiť špeciálne káble od AK Lighting. Ak sa pokúsite pripojiť štandardný DMX kábel priamo, voda môže vniknúť do miesta pripojenia – aj keď je samotné zariadenie vodotesné – čo môže spôsobiť blikanie signálu alebo dokonca poškodenie obvodu.
